简单
案例题
2015年5月第2题
#了解即可
#超纲

阅读以下关于系统业务架构分析的叙述,在答题纸上回答问题1至问题3。

某集团下属煤矿企业委托软件公司开发一套煤炭运销管理系统,该系统属于整个集团企业信息化架构中的业务层,系统针对煤矿企业开发,包括合同管理、磅房管理、质检化验、运费结算等功能。部分业务详细描述如下:
(1)合同管理:合同签订、合同查询、合同跟踪等。
(2)磅房管理:系统可以从所有类型的电子磅自动读数;可以自动从电子磅上读取车辆皮重、毛重,计算出净重;可根据合同内容自动减少相应提货单剩余数量,如果实际发货量超过合同额则拒绝发货。
(3)质检化验:根据过磅单、车号,生成化验分析委托单,生成化验分析报告。
(4)运费结算:依据过磅单上的净重、化验单、合同规定,自动计算出原料结算单、运费结算单。

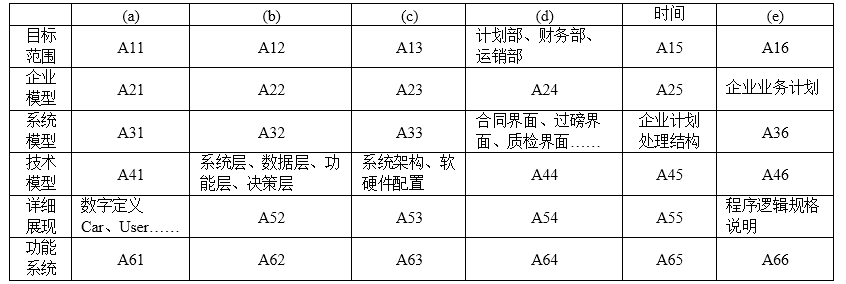

煤矿企业根据集团的工作计划制订本企业的业务计划,煤矿企业根据集团划拨指标和提供的原料生产煤炭,所生产的煤炭交由集团统一管理和销售给客户。软件公司采用Zachman框架对企业业务架构和业务过程进行分析,结果如表2-1所示。

分值(13分

Zachman框架是什么?请在表2-1中(a)-(e)位置补充企业业务架构中的信息类别。

参考答案

Zachman框架是由约翰•扎科曼(John Zachman )在1987年创立的全球第一个企业架构理论。Zachman框架是一种组织构架工具(用来设计文档、需求说明和模型的工具)的一种分类学。包括工具的目标(例如,商业拥有者、创建者)是谁,哪些特殊的问题(例如,数据、功能)需要阐明。
(a)数据 (b)功能 (c)网络 (d)角色 (e)动机

凯恩解析

Zachman 框架为企业架构提供了一个结构化的思维工具。它将复杂的企业信息系统分解为“六大关注点”和“六种视角”。六大关注点包括:

  • 数据(What):系统要处理的核心数据与信息对象;
  • 功能(How):系统如何实现业务目标;
  • 网络(Where):涉及的分布、节点与通信关系;
  • 角色(Who):系统中承担任务的人员或组织;
  • 时间(When):业务事件的时间约束与流程计划;
  • 动机(Why):业务目标、策略与规则。

六种视角则从 规划者、所有者、设计者、构建者、分包商、运行系统 等不同立场出发,形成一个 6×6 的矩阵。该矩阵既是知识分类法,又是文档索引工具,能够保证企业架构建模时不遗漏关键要素
在本案例中,(a)–(e)恰好对应六大关注点中的五个,说明该系统业务架构分析基于 Zachman 的标准框架展开。
