阅读以下关于软件系统设计与建模的叙述，在答题纸上回答问题1至问题3。
【说明】
煤炭生产是国民经济发展的主要领域之一，其煤矿的安全非常重要。某能源企业拟开发一套煤矿建设项目安全预警系统，以保护煤矿建设项目从业人员生命安全。本系统的主要功能包括如下(a)～(h)所述。
(a) 项目信息维护
(b) 影响因素录入
(c) 关联事故录入
(d) 安全评价得分
(e) 项目指标预警分析
(f) 项目指标填报
(g) 项目指标审核
(h)项目指标确认
分值（9分）

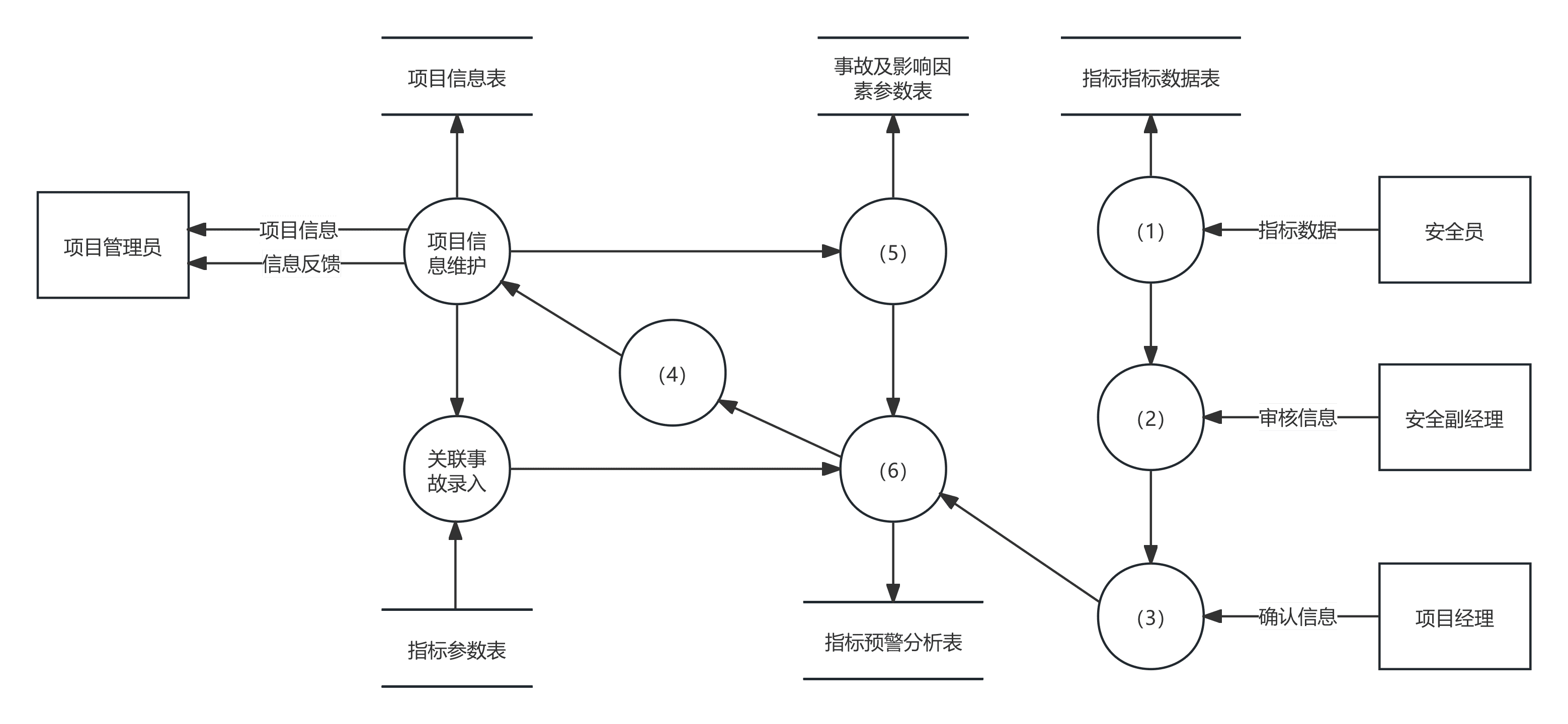

王工根据煤矿建设项目安全预警系统的功能要求，设计完成了系统的数据流图，如图2-1所示。请使用题干中描述的功能(a)～(h)，补充完善空(1)～(6)处的内容，并简要介绍数据流图在分层细化过程中遵循的数据平衡原则。
参考答案
（1）f
（2）g
（3）h
（4）d
（5）b
（6）e
细化分层数据平衡原则：（1）子图与父图之间的平衡：父图与子图之间的平衡要求子图边界上的输入/输出数据流必须与其父图对应的输入/输出数据流保持一致。如果父图中某个加工的数据流在子图中对应多条数据流，但这些数据流的数据项总量与父图中的数据流相匹配，则仍然保持平衡。（2）子图内部平衡：子图内部加工的输入和输出需保持平衡。
凯恩解析
- 从安全员→(1)→项目指标数据表，推断(1)是“项目指标填报”；
- 从安全副经理→(2)以及填报→审核，推断(2)是“项目指标审核”；
- 从项目经理→(3)以及审核→确认，推断(3)是“项目指标确认”；
- 图中(6)与“指标预警分析”相连，应为“项目指标预警分析”；
- 图中(5)与“事故及影响因素参数表”相连，应为“影响因素录入”；
- 剩余未出现的功能只有“安全评价得分”，因此(4)应为它。
分层细化数据平衡原则：
- 父图与子图平衡：子图的输入输出必须与父图对应的数据流保持一致，若拆分为多条数据流，其数据项总和仍需与父图一致。
- 子图内部平衡：每个加工的输入和输出需成对出现，避免黑洞（只输入无输出）、奇迹（只输出无输入）、灰洞（输入输出不合理匹配）。
