此题考察操作系统信号量的相关概念。
只要会根据位置标出信号量，知道 P 操作是等待，V 操作是释放即可。

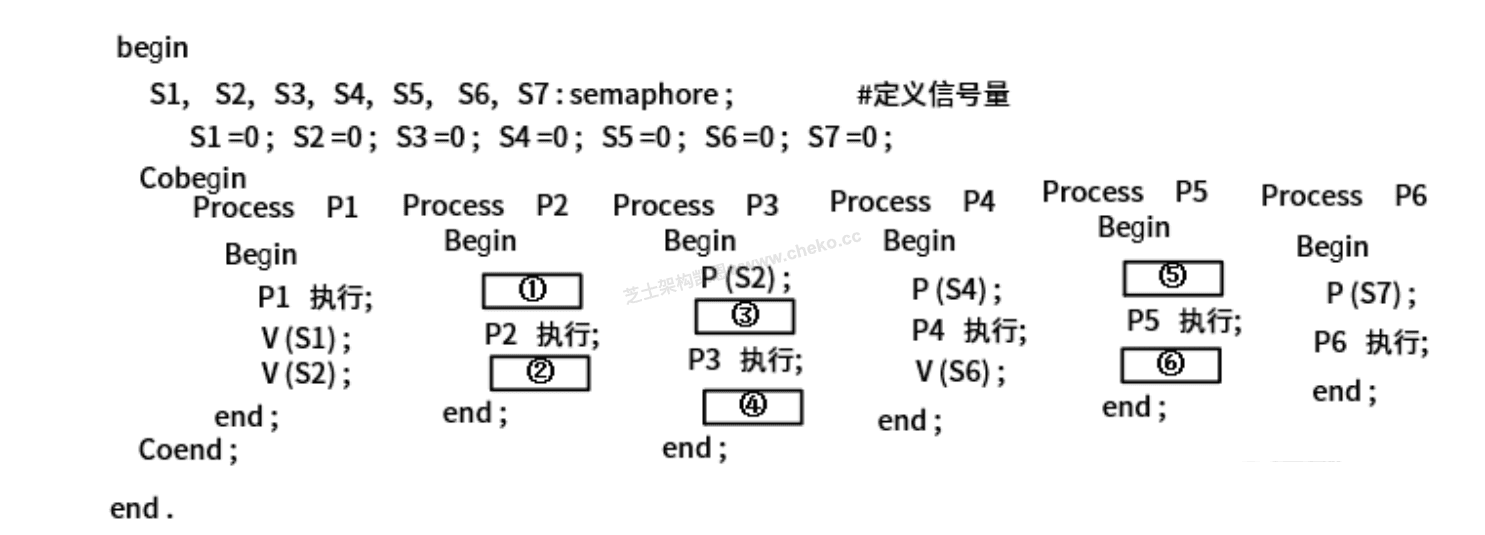

问题 1空① 和 空②

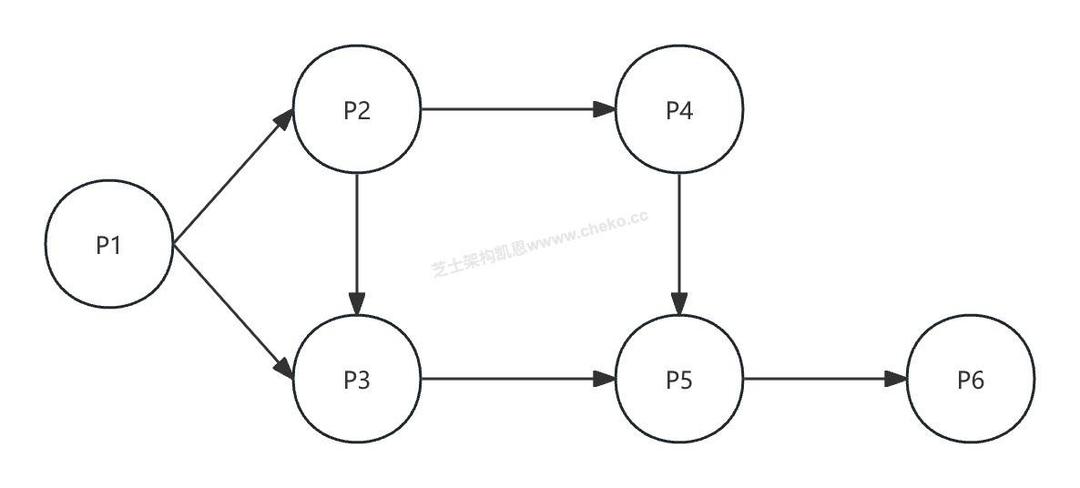

看 P2 所依赖的是 P1 的完成，所以在 P2 执行前要 等待 P1 执行完，即对 S1 做 P(S1) 操作。
P2 执行完后，会启用 P4，所以要释放给 P4 用的信号量，即 V(S3)，还要给 P3 使用一个同步条件，即 V(S4)。
因此：空①：P(S1) 空②：V(S3); V(S4)
正确答案是：B. P(S1) 和 V(S3) V(S4)

问题 2 空③ 和 空④
看 P3 的控制，前面已经 P(S2)（P1 完成后），接下来是空③。
P3 依赖于 P1 的完成，空③ 无需再等。P3 执行完后，P5 才能执行，所以需要释放信号量用于控制 P5，也就是 V(S5)。
因此：空③：不需要额外等待（因为已 P(S2)），空④：V(S5)
不过从选项来看，空③ = P(S3)，是为了让 P3 等待 P2 完成（即让 P3 与 P2 同步），因为 P3 的执行在图中确实也和 P2 有联系（都来自 P1），可能控制上用双重同步确保顺序。
所以：空③：P(S3)，空④：V(S5)
正确答案是：B. P(S3) 和 V(S5)

问题 3空⑤ 和 空⑥
P5 依赖 P3（通过前面设置的 V(S5)）和 P4，所以执行前要等待 P(S5)（来自 P3）和 P(S6)（来自 P4）
执行完后，需要释放信号量用于 P6 执行，即 V(S7)
因此：空⑤：P(S5); P(S6)，空⑥：V(S7)
正确答案是：C. P(S5)P(S6) 和 V(S7)
