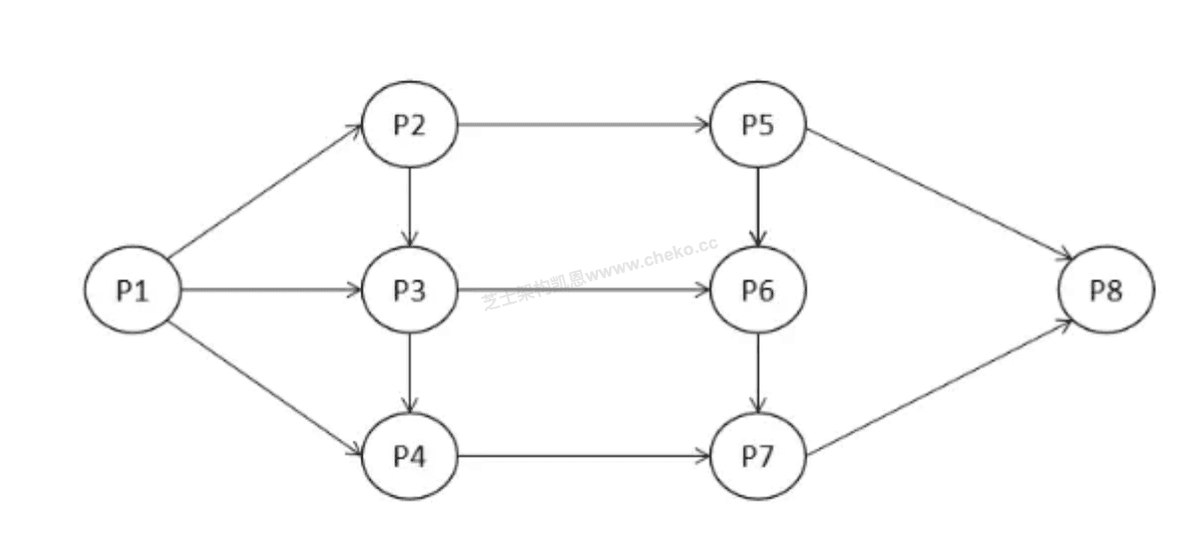

前趋图是一个有向无环图，记为:→={（Pi，Pj）} | 在 Pj 开始前，Pi 需要完成 }，假设系统中进程P= { P1，P2，P3，P4，P5，P6，P7，P8 }，且进程的前趋图如下图所示。那么，该前趋图可记为（{（P1，P2），（P1，P3），（P1，P4），（P2，P3），（P2，P5），（P3，P4），（P3，P6），（P4，P7），（P5，P6），（P5，P8），（P6，P7），（P7，P8）}）
问题（1）
浓缩知识点
知识点前趋图是用于表示进程或任务间先后依赖关系的有向无环图，简称DAG，图中节点代表任务或进程，有向边（Pi,Pj）表示必须在Pi完成后，Pj才能开始执行。它是进程同步、项目进度调度等场景的常用工具，可通过拓扑排序得到符合所有依赖约束的合法执行序列，且图中绝对不能存在环路，否则会引发循环依赖导致任务无法推进甚至死锁。在将前趋图转化为边集表示时，需准确捕捉每个节点的直接前驱关系，避免遗漏或错误添加依赖边；除此之外，前趋图还可延伸应用于关键路径分析，助力优化任务执行流程，提升整体调度效率。
正确答案
B
题目考察的是进度图的表示方法，尤其是针对有向无环图（DAG）的进度依赖关系。
根据图中提供的信息，可以将图的结构转化为进度图中相应的依赖关系。图中的各节点表示不同的任务，而边表示任务之间的先后依赖关系。在该图中，任务 P1 需要在 P2 和 P3 开始之前完成，任务 P2 需要在 P3 和 P5 开始之前完成等。
因此，该前趋图可表示为：({（P1，P2），（P1，P3），（P1，P4），（P2，P3），（P2，P5），（P3，P4），（P3，P6），（P4，P7），（P5，P6），（P5，P8），（P6，P7），（P7，P8）})。与各选项进行比较，可知正确答案为 B。
