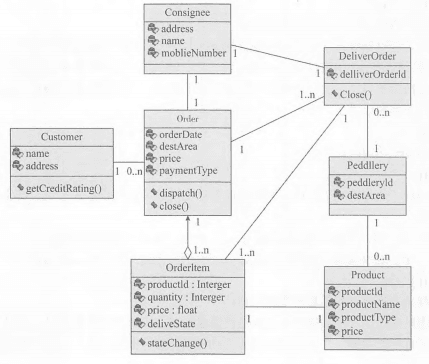

一个完整的软件系统需从不同视角进行描述,下图属于软件架构设计中的(类图),用于(开发)视图来描述软件系统 。

浓缩知识点
在软件架构设计与UML建模体系中,类图是用于呈现系统静态结构的核心UML图,可清晰描述各类别的属性、操作,以及类之间的关联、继承等关系,需注意与其他UML图的定位差异:对象图聚焦某一特定时刻系统中对象的实例化状态与相互连接,时序图侧重展示对象间交互的消息流转时序,构件图则用于刻画软硬件组件的组成与依赖结构。而在经典的软件架构4+1视图模型中,类图通常服务于开发视图,该视图聚焦软件的模块化组织与内部逻辑结构,为开发阶段的模块划分、协作管理提供支撑;除此之外,进程视图关注系统运行时的并发、分布特性,物理视图描述系统的硬件架构与部署拓扑,用户视图(场景视图)围绕用户交互场景与使用体验展开,多视图协同可从不同维度完整刻画软件系统的架构全貌。
正确答案
D
本题考察的是软件架构设计视图和UML图的分类。
在软件架构设计与UML建模体系中,类图是用于呈现系统静态结构的核心UML图,可清晰描述各类别的属性、操作,以及类之间的关联、继承等关系,需注意与其他UML图的定位差异:对象图聚焦某一特定时刻系统中对象的实例化状态与相互连接,时序图侧重展示对象间交互的消息流转时序,构件图则用于刻画软硬件组件的组成与依赖结构。
本小问答案是 类图。题干中的“一个完整的软件系统需从不同视角进行描述,下图属于软件架构设计中的类图用于”对应类图。
因此,选项 D 正确。
