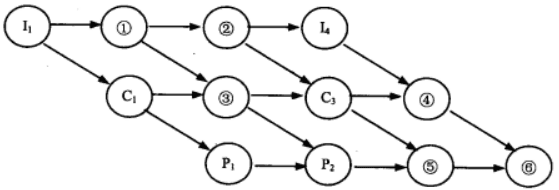

本题考察的是前趋图表示的资源顺序约束与作业程序段的先后依赖。
系统只有1个输入设备、1个CPU、1个输出设备，且优先级T1>T2>T3>T4，因此同一类资源在时间上按T1→T2→T3→T4顺序串行使用；同时每个作业内部满足I→C→P的先后约束。
问题 1：
图中①、②位于输入链路上、分别在I1之后的两个节点，表示在单输入设备与优先级顺序约束下，应依次为I2、I3。③位于CPU链路上、紧随C1之后，表示CPU顺序中的下一个计算段为C2。因此依次为I2、I3、C2，选B。
A选项 I2、C2、C4：②不是CPU段；③不是C4。
C选项 C2、P3、C4：①、②都不可能是输出段P3。
D选项 C2、P3、P4：①、②不在输出链路上，错误。
选择选项 B。

问题 2：
④位于CPU链路上、在C3之后，按CPU顺序应为C4；⑤位于输出链路上、在P2之后，应为P3；⑥位于输出链路最末端，应为P4。故依次为C4、P3、P4，选D。
A选项 C2、C4、P4：④不是C2；⑤不是CPU段。
B选项 I2、I3、C4：④不在输入链路上。
C选项 I3、P3、P4：④不是输入段。
选择选项 D。
