本题考察的是系统可靠性计算的串并联结构分析。

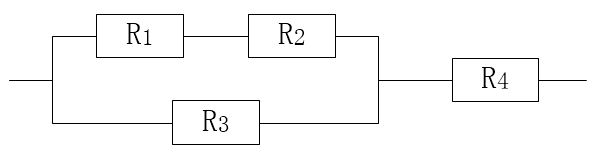

根据图示，R1 和 R3 构成并联，R2 和 R4 是串联在整个系统中的。可靠度的计算方式如下：
并联系统的可靠度公式是：
R = 1 - (1 - R1)(1 - R2)，即系统只要有一个部件工作就算系统工作。
串联系统的可靠度公式是：
R = R1 × R2，即系统中任何一个部件失效则系统失效。
根据图中结构分析：
R1 和 R3 并联 → 可靠度为：1 - (1 - R1)(1 - R3)
然后与 R2 串联，再与 R4 串联 → 总可靠度为：
(1 - (1 - R1)(1 - R3)) × R2 × R4
A选项：表示所有部件串联，错误。
B选项：正确表达了 R1 与 R3 并联后，与 R2 和 R4 串联的情况。
C选项：错误地将 R2 与 R4 也设为了并联，不符。
D选项：错误地将 R1 和 R2、R3 和 R4 分别设为了并联，不符。
因此，选项 B 正确。
