本题考察的是用信号量PV操作实现前趋图同步。
规则是：若A必须先于B完成，则在A处执行V(对应信号量)，在B开始前执行P(同一信号量)；若一个结点需等待多个前驱，则对每个前驱分别设置一个P操作。

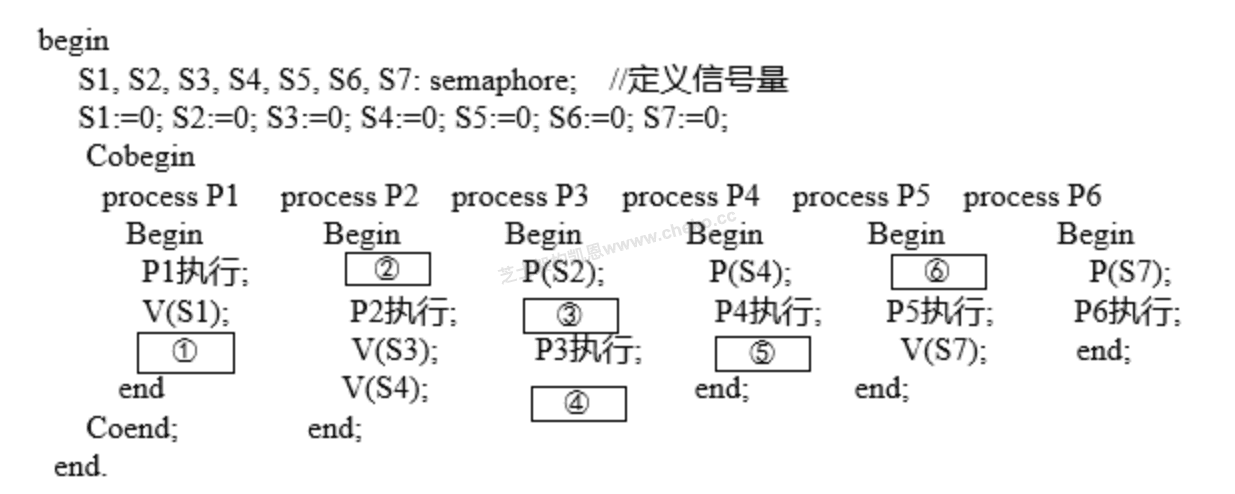

问题1
①在P1中、②在P2开始处，分别用于体现P1→P3与P1→P2、P2→后继的等待关系。
A选项 V(S1) 和 P(S2)：V(S1)应放在P1结束前用于唤醒P2，而不是①处；且P2应等待来自P1的S1而非S2，错误。
B选项 P(S1) 和 V(S2)：P1内不应做P操作自我阻塞；P2开始前应等待S1而不是释放S2，错误。
C选项 V(S1) 和 V(S2)：P2开始处需要等待而非再次V，错误。
D选项 V(S2) 和 P(S1)：P1对P3这条前驱另设信号量S2，①处V(S2)用于将来唤醒P3；②处P(S1)使P2在得到P1的V(S1)之前不能执行，符合P1→P2与P1→P3，正确。
选择选项 D。

问题2
③在P3开始处、④在P3结束处。P3需等待P1与P2均完成，然后把完成信号发给P5。
A选项 V(S3) 和 V(S5)：③应为等待来自P2的S3而不是V，错误。
B选项 P(S3) 和 V(S5)：P3在P(S2)之后再执行P(S3)，表示同时等待P1与P2；完成后V(S5)通知P5，正确。
C选项 V(S3) 和 P(S5)：③方向反了；④不应在P3里做P(S5)，错误。
D选项 P(S3) 和 P(S5)：④应是向后继发信号而非再等待，错误。
选择选项 B。

问题3
⑤在P4结束处、⑥在P5开始处。P5须等待来自P3与P4的两个完成信号。
A选项 P(S6) 和 P(S5)P(S6)：⑤应为V操作而不是P，错误。
B选项 V(S5) 和 V(S5)V(S6)：⑤属于P4给P5的完成信号，但应是V(S6)；⑥处需要P而不是V，错误。
C选项 V(S6) 和 P(S5)P(S6)：P4完成后V(S6)；P5开始前同时等待来自P3的S5和来自P4的S6，正确。
D选项 P(S6) 和 P(S5)P(S6)：⑤用P会阻塞P4自身，错误。
选择选项 C。
