当前 - 选择题 - 前趋图简单
单选题
2021年11月第4题
收藏
分享
#操作系统
#前趋图
#第二版教材
#凯恩建议必须掌握

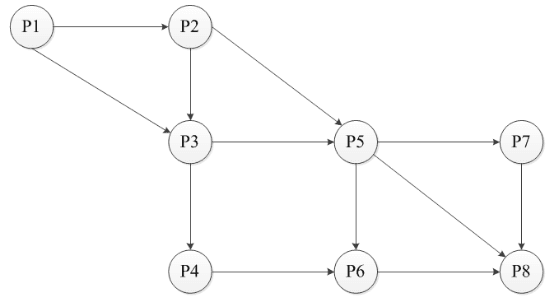

前趋图是一个有向无环图，记为:→={（Pi，Pj）} | 在 Pj 开始前，Pi 需要完成 }，假设系统中进程P={P1，P2，P3，P4，P5，P6，P7，P8}，且进程的前驱图如下：
问题（1）
正确答案C
凯恩解析
本题考察的是前趋图（DAG）中直接前趋关系的识别。
直接前趋仅对应图中的有向边。观察图可读出边：P1→P2、P1→P3、P2→P3、P2→P5、P3→P4、P3→P5、P4→P6、P5→P6、P5→P7、P5→P8、P6→P8、P7→P8，刚好与选项C一致。
A选项：包含不存在的边与明显错误方向，例如（P3，P1）、（P4，P1）与（P7，P6），还出现与图相悖的关系（如同时给出（P7，P6）与（P6，P7）会形成环），不符合有向无环图且与图不符，错误。
B选项：大部分边方向正确，但把（P4，P6）误写为（P4，P5），并将（P5，P8）误写为（P8，P5），同时多写了（P6，P7）这条图中不存在的边，因此整体不正确。
C选项：逐一与图中连线吻合，无多写、漏写或方向错误，完全对应所有直接前趋关系，因此正确。
D选项：包含图中不存在或方向错误的边，如（P3，P6）、（P4，P7）、（P6，P7），还出现与图相反方向的（P6，P5）、（P7，P5），因此错误。
