本题考察的是前趋图约束下的PV信号量同步设计。

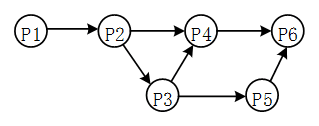

核心原则：前驱完成时执行V释放信号量，后继开始前执行P等待该信号量。据图可知依赖关系为：P1→P2；P2→P3、P4；P3→P4、P5；P4、P5→P6。
问题1：
A选项 V（S1）和P（S2）：应在P2开始前等待P1完成，因此应P（S1）而非V，错误。
B选项 P（S1）和V（S2）：P2在开始前等待S1（由P1结束V（S1）释放）；P2完成后需唤醒P3（依赖P2），因此V（S2），正确。
C选项 V（S1）和V（S2）：开始前不应V（S1），错误。
D选项 V（S2）和P（S1）：次序不符，错误。
所以选择 B。

问题2：
A选项 V（S4）V（S5）和P（S3）：P3完成后需唤醒其后继P4与P5，故V（S4）和V（S5）；P4在开始前除自身的P（S4）外，还需等待来自P2的S3（因P2→P4），故在④处为P（S3），正确。
B选项 P（S4）P（S5）和V（S3）：P3结束不应P而应V，错误；P4开始前不应V（S3），错误。
C选项 V（S3）V（S4）和V（S5）：把P3与P2的关系混淆，错误。
D选项 P（S3）V（S4）和P（S3）：③位置为P而非V，错误。
所以选择 A。

问题3：
A选项 P（S6）和V（S5）：⑤位于P4结束处，应释放给P6的信号量S6（因P4→P6），不应P；⑥位于P5开始处，应等待来自P3的S5，非V，故本项不匹配。
B选项 P（S6）和P（S5）：⑤应为V（S6）以唤醒P6，错误。
C选项 V（S5）和V（S6）：⑤应为V（S6）而不是V（S5）；⑥处应等待而非释放，错误。
D选项 V（S6）和P（S5）：P4结束后V（S6）以满足P6对S6的等待；P5开始前P（S5）以等待P3完成（P3→P5），正确。
所以选择 D。
