UML中，静态视图描述事物的静态结构，主要包括（用例图、类图、包图）；交互视图描述了执行系统功能的各个角色之间相互传递消息的顺序关系，主要包括（序列图、协作图）。
视频解析
浓缩知识点
静态视图描述事物的静态结构，主要包括用例图、类图、包图；交互视图描述了执行系统功能的各个角色之间相互传递消息的顺序关系，主要包括选项序列图、协作图。 这两个说法主要就是从 2001 年出版的《UML参考手册》这一脉来的。不是UML2.x 官方的说法。这道题不重要。
正确答案
A

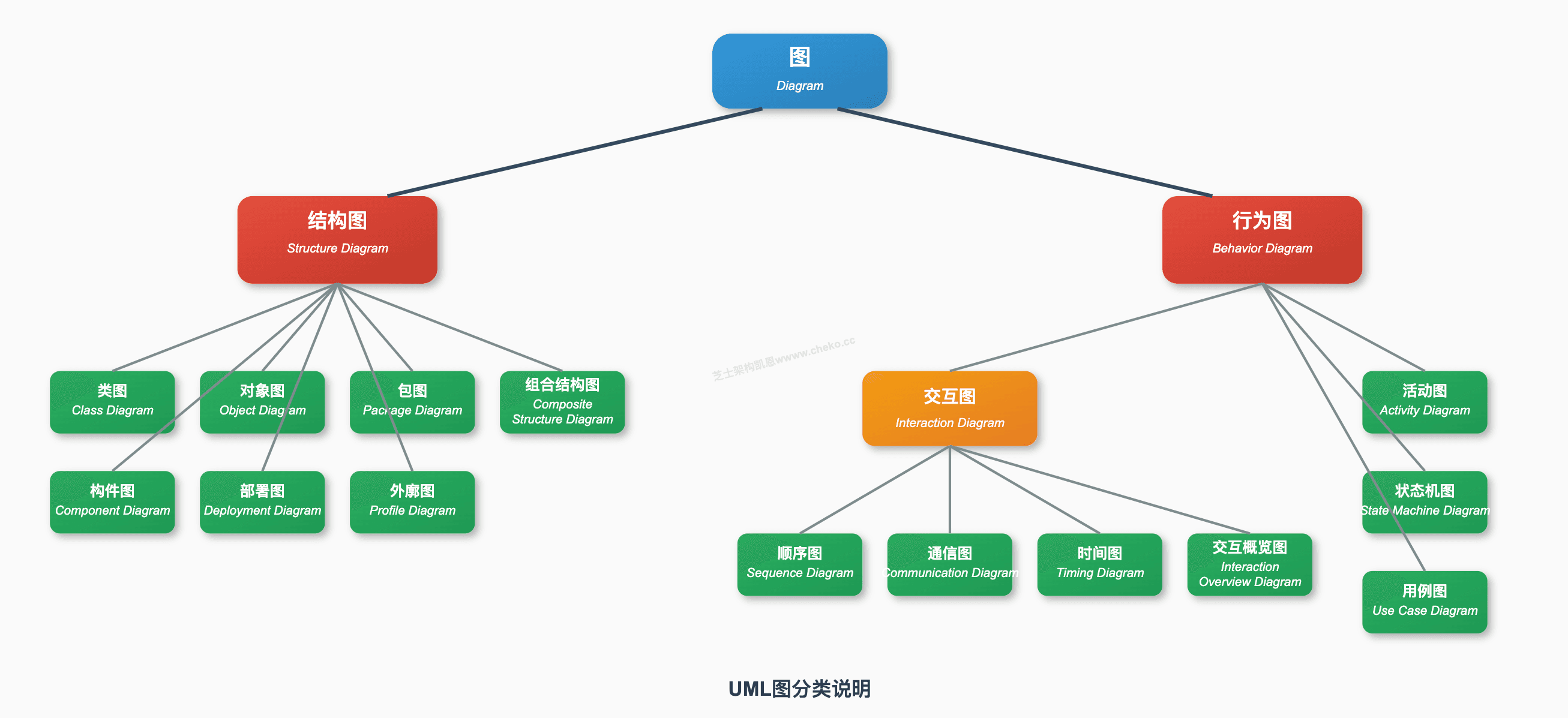

本题考察的是UML视图分类的基本概念。
本小问答案是 用例图、类图、包图。用例图、类图、包图 视图对应题干描述的建模关注点。
A. 用例图、类图、包图：静态视图描述事物的静态结构，主要包括用例图、类图、包图，正确。
B. 用例图、组件图、部署图：与题干限定不匹配，错误。
C. 类图、对象图、状态图：与题干限定不匹配，错误。
D. 组件图、协作图、包图：与题干限定不匹配，错误。
因此，选项 A 正确。
