本题考察的是用信号量PV操作实现前驱图约束（进程同步）。

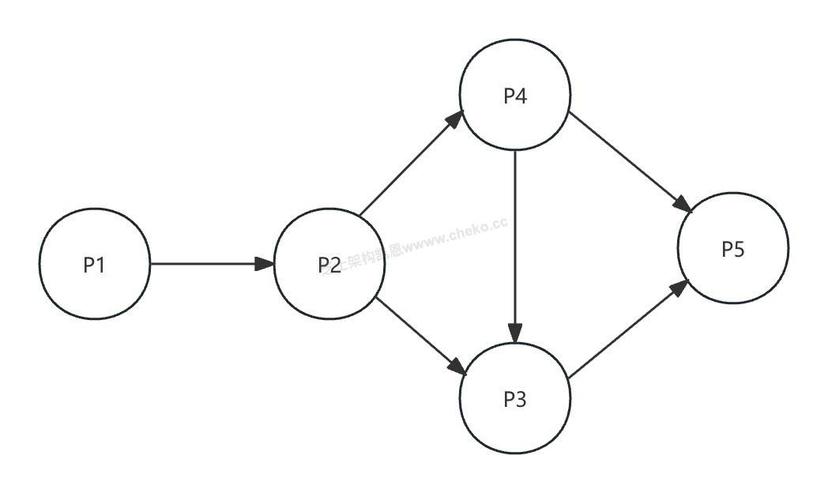

在前驱图中，前驱进程结束时对对应信号量执行V操作，后继进程在开始前对该信号量执行P操作，从而保证先后关系；一个结点若有多个前驱，则开始前需要对多个信号量分别执行P；若有多个后继，则结束后需要对多个信号量分别执行V。

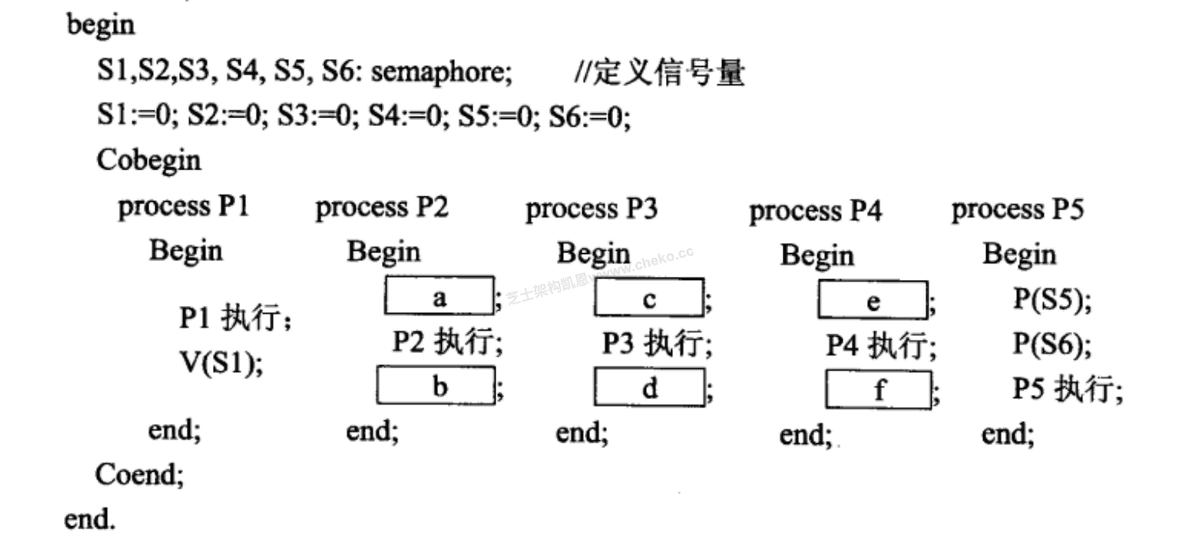

问题1（P2 的 a/b）：
P2 的唯一前驱是 P1，因此在开始前需等待 P1 结束；而 P2 的后继有 P4 与 P3，因此完成后需分别通知它们。
A选项 V(S1) 和 V(S2)V(S3)：开始前做V错误，不能用V等待前驱；错误。
B选项 P(S1) 和 V(S2)V(S3)：开始前用P(S1)等待P1的V(S1)；结束后用V(S2)、V(S3)分别唤醒后继；正确。
C选项 P(S1) 和 P(S2)V(S3)：结束后应是V而非P；错误。
D选项 P(S1) 和 P(S2)P(S3)：结束后都做P更不对；错误。
所以选择 B。

问题2（P3 的 c/d）：
P3 的前驱有两个：P2 与 P4，因此开始前需等待两个信号；P3 的后继是 P5，结束后需通知 P5。
A选项 V(S2)V(S4) 和 V(S5)：开始前应为P而非V；错误。
B选项 P(S2)V(S4) 和 V(S5)：还缺对来自P4的等待，应为P(S4)；错误。
C选项 P(S2)P(S4) 和 V(S5)：开始前对S2、S4各做一次P以分别等待P2与P4；结束后V(S5)唤醒P5；正确。
D选项 P(S2)V(S4) 和 P(S5)：结束后应通知而非再等待；错误。
所以选择 C。

问题3（P4 的 e/f）：
P4 的唯一前驱是 P2，因此开始前需等待来自 P2 的信号；P4 的后继有 P3 与 P5，结束后需分别通知它们。
A选项 V(S3) 和 V(S4)V(S6)：开始前应为P而非V；错误。
B选项 P(S3) 和 V(S4)V(S6)：开始前用P(S3)等待P2；结束后分别V(S4)、V(S6)通知P3、P5；正确。
C选项 P(S3) 和 P(S4)V(S6)：结束后对S4做P错误；错误。
D选项 P(S3) 和 V(S4)P(S6)：结束后对S6做P错误；错误。
所以选择 B。
